SSD радиатор (2230) медный

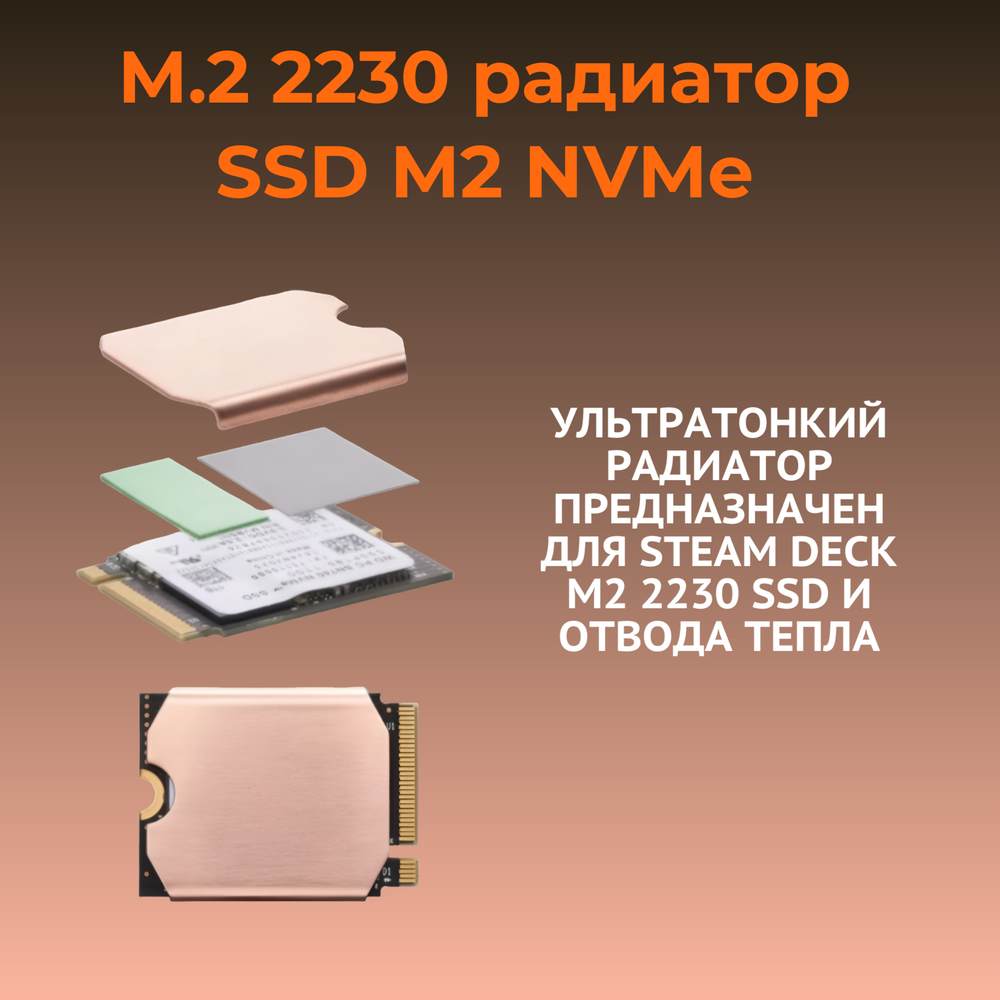

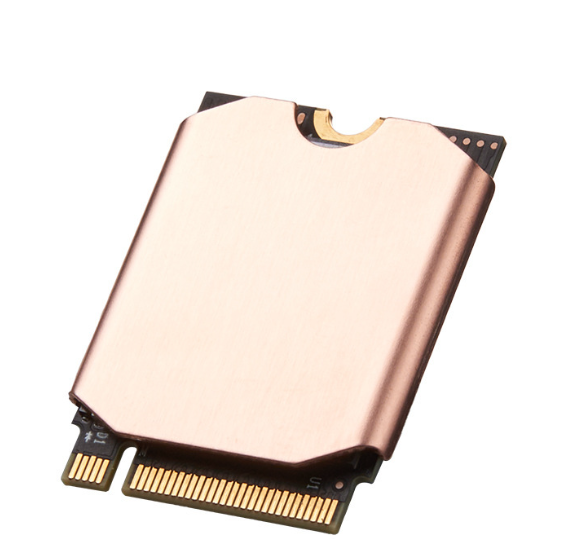

Медный радиатор для игровой консоли ssd-кулер для Steam Deck M.2 2230 SSD

Точный расчет размера для предотвращения отклонения от установки и короткого замыкания, подходит для небольших монтажных площадей, таких как твердотельный накопитель Steam Deck M.2 2230.

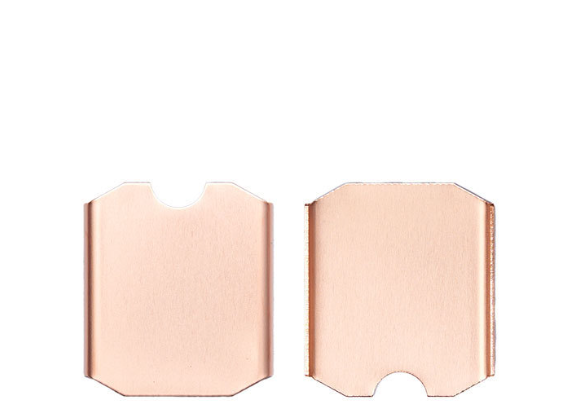

Изготовлен из красной меди с высокой теплопроводностью 401 Вт/(мк), химически отполирован для предотвращения заусенцев и коротких замыканий

Поставляется с теплопроводящими кремниевыми пластинами: Теплопроводящая силиконовая смазка мягкая и эластичная, в сочетании с высокоэффективными теплопроводящими кремниевыми пластинами мощностью 5 Вт / мК, которые могут плотно прилегать к поверхности электронных устройств и заполнять пробелы в частицах жесткого диска, сохраняя ребра рассеивания тепла на той же высоте, обеспечивая быстрое рассеивание тепла и продлевая срок службы жесткого диска.

Установка :

1.

Выключите консоль. Выключите питание для STEAM DECK и отсоедините все кабели перед заменой жесткого диска.

2.

Снимите восемь винтов позади steam deck. Используйте отвертку Phillips, чтобы снять 8 винтов, защищающих заднюю крышку. Четыре винта 9,5 мм и четыре винта 5,8 мм;

3.

Открывайте заднюю крышку. Вставьте клин вдоль края правой рукоятки в мелкий шов между задней крышкой и передней оболочкой; Подньте заднюю крышку подъемным лезвием, чтобы освободить зажимы

4.

Снимите защитную пластину. Используйте крестообразную отвертку, чтобы открутить три винта, которые закрепляют защитную пластину, один винт 3,4 мм и два винта 3,7 мм; Снимите защитную пластину после снятия винтов

5.

Снимите твердотельный накопитель. Используйте отвертку Phillips, чтобы открутить винты, которые защищают SSD; Извлеките крепежные винты и отсоедините жесткий диск

6.

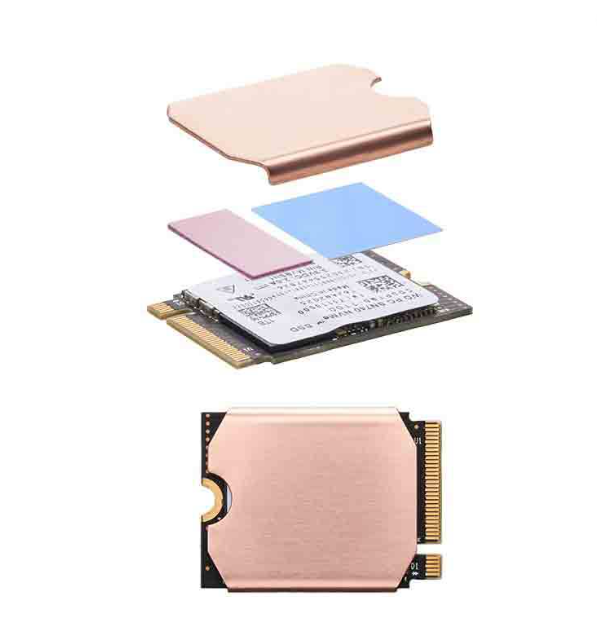

Установите теплоотвод: оторвите защитную пленку теплоотвода; оторвите защитную пленку теплопроводящей ленты и нанесите ее на поверхность частиц жесткого диска, как показано на рисунке; выровняйте теплоотвод с жестким диском и вдавите его в паз радиатора

7.

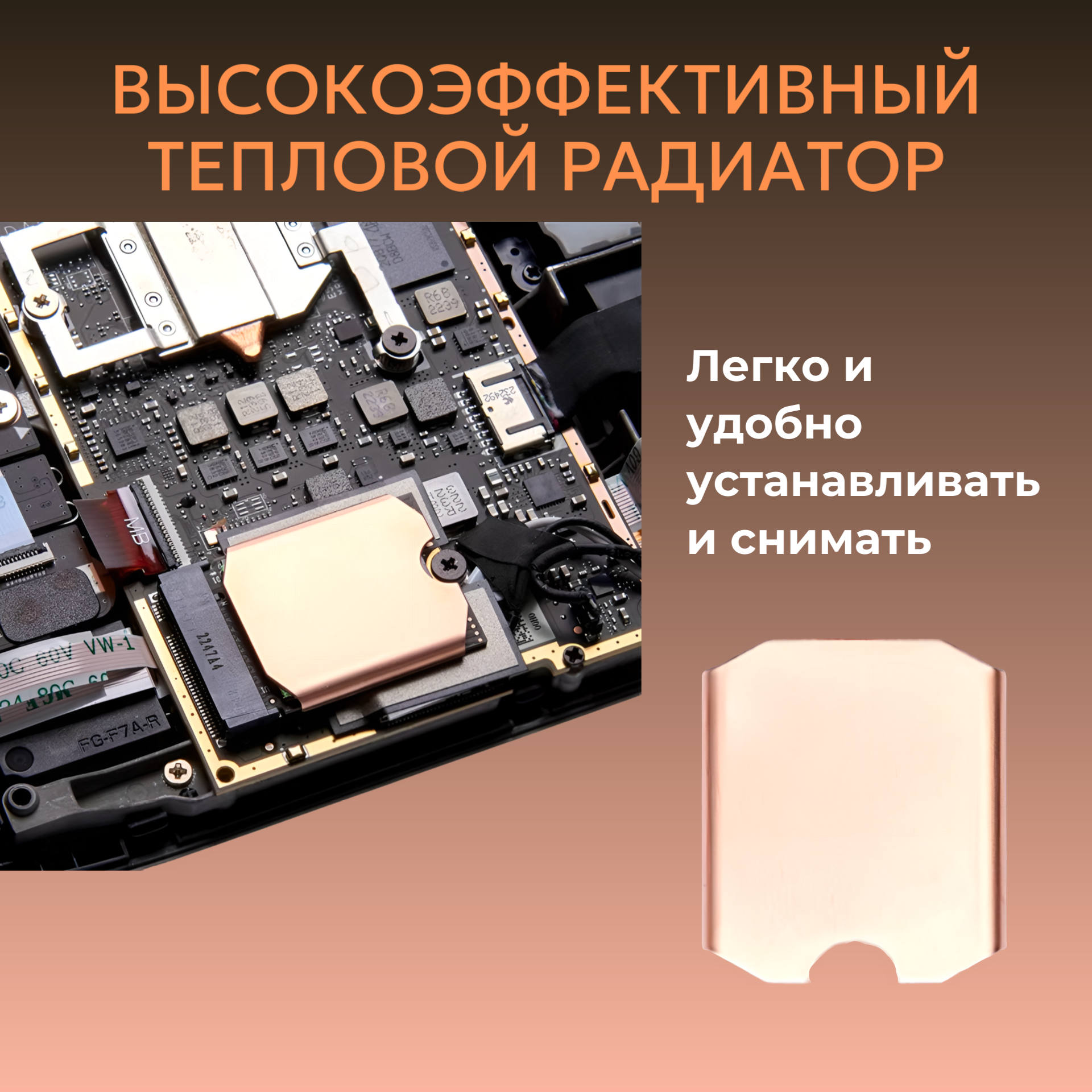

Установите твердотельный накопитель. Вставьте твердотельный привод с установленным радиатором обратно в прорезь и затяните винты

8.

Замените защитную крышку пластины. После установки жесткого диска выровняйте защитную крышку с отверстиями для винтов на корпусе и замените ее

9.

Установите защитную крышку. Замените три крепежных винта и закрепите защитную крышку

10.

Закрепить заднюю панель steam deck и закрутить все винты

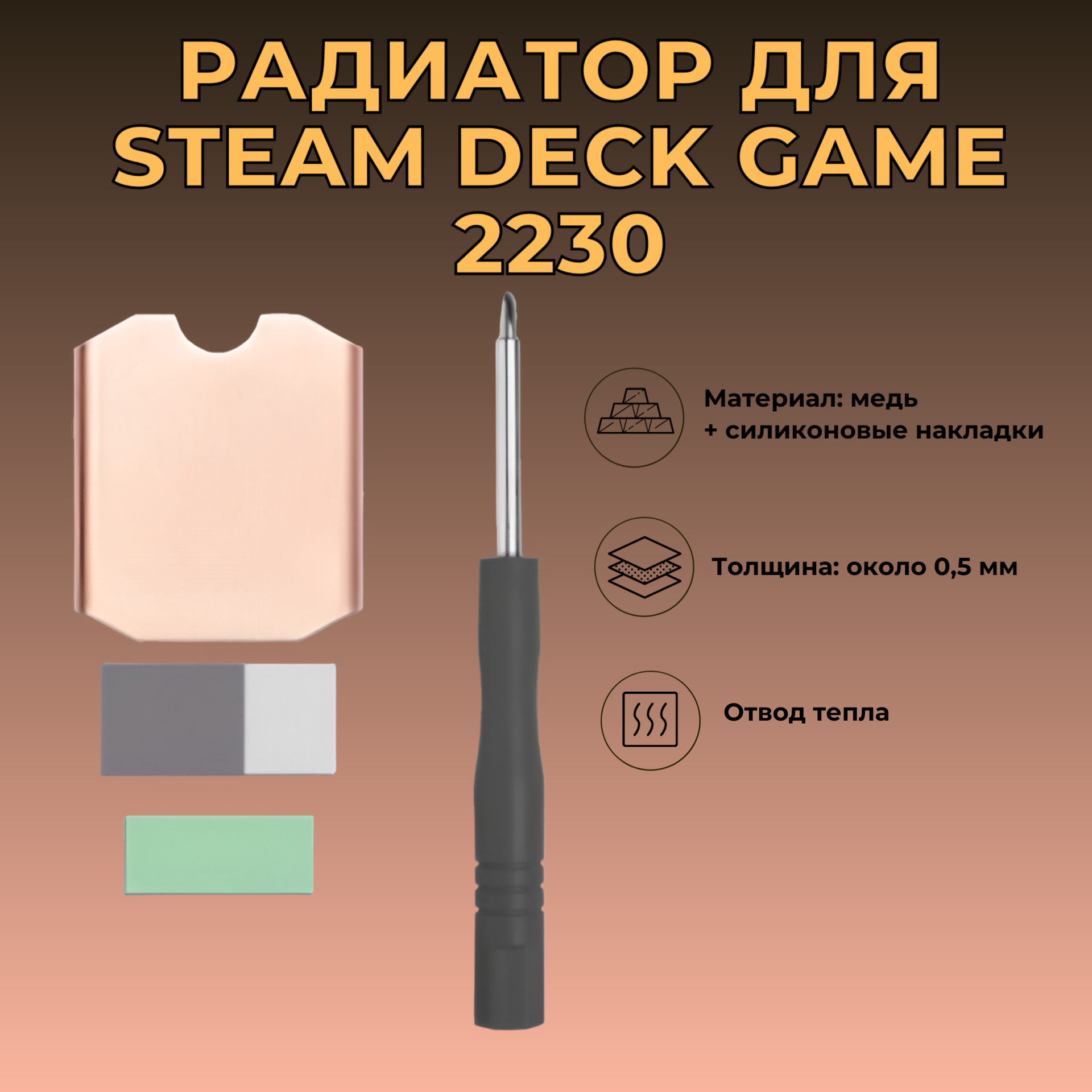

Комплектация

1 х набор теплоотвод
